编号 :
CNH110 10 - 20KVA订单(起订量) :
1 pcs支付 :
T/T产品产地 :
China颜色 :
Black装运港 :
Shenzhen交货时间 :
3 weeks重量 :

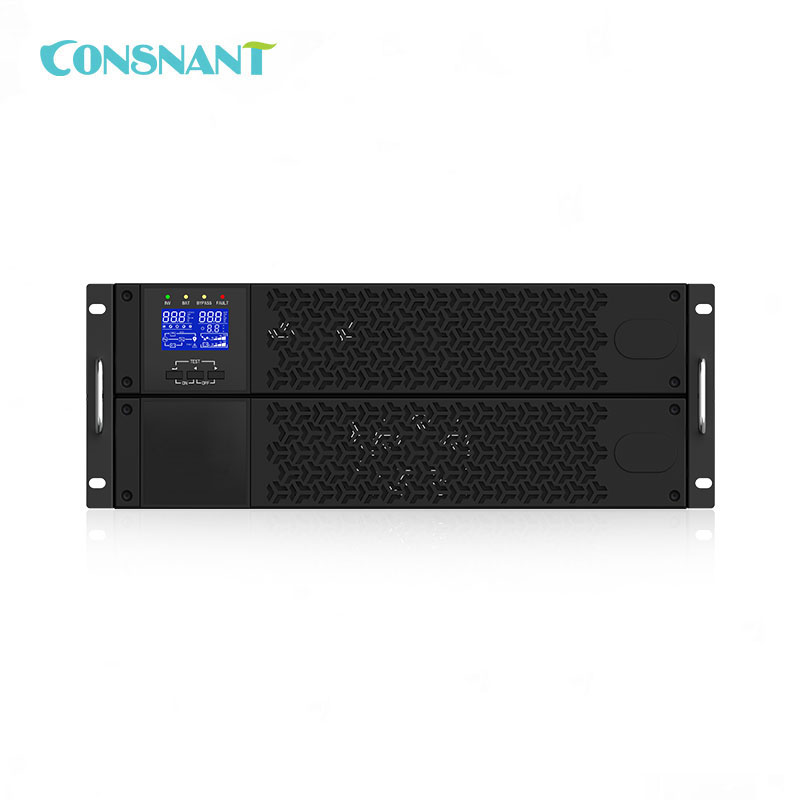

11.5-21.9 Kg机架式高频在线 UPS 10 - 20KVA
描述
特征：
1.零传输时间
真正的双转换在线 UPS，提供最全面的保护关键任务设备免受广泛的电源质量问题。
2. 基于DSP数字控制
先进的DSP基础数字控制带来高输入功率因数、低失真的高性能，为负载提供完美的正弦波交流电源。
3. 超宽输入电源范围
与超强电力环境兼容，与90V~300V，40~70Hz的超宽范围市电保持良好状态，大大减少电池放电，延长电池寿命
4.最佳负载能力
高达 0.9 的输出功率因数，50/60 Hz 自动适应，可选电压，完美匹配各种应用。
5.发电机组兼容
能够与广泛的发电机组工作，隔离发电机组的波动和噪声，为用户设备提供稳定、清洁的电源。
6.输入功率因数高
得益于数控PFC技术，>0.99输入功率因数，有效避免电源污染，为客户节省能源费用。
7.可靠的设计
采用坚固的玻璃纤维基板（FR4）双面PCB制成，公司采用大跨度组件，大大提高了恶劣环境下的可靠性，精心设计的通风和保形涂层，避免积尘，提高耐腐蚀性。
8.开放定制
基于强大的控制器和开放的架构，产品可以定制以满足自动化系统或智能监控系统集成的需要。
技术参数：
| 型号 | CNH110 1KR | CNH110 1KRs | CNH110 2KR | CNH110 2KRs | CNH110 3KR | CNH110 3KRs | ||||
| 容量 | 伏安/瓦 | 1kVA/800W | 2kVA/1.6kW | 3kVA/2.4kW | ||||||
| 拓扑结构 | 双转换在线式UPS | |||||||||
| 相数 | 单相输入 单相输出 | |||||||||
| 市电输入 | 接线 | 大号/中号+PE | ||||||||
| 额定电压 | 208/220/230/240VAC | |||||||||
| 电压范围 | 90~300VAC | |||||||||
| 频率范围 | 40Hz-70Hz | |||||||||
| 输入功率因数 | ≥0.99 | |||||||||
| 交流输出 | 接线 | 大号/中号+PE | ||||||||
| 输出电压 | 208/220/230/240VAC | |||||||||
| 稳压 | ±1% | |||||||||
| 输出频率 | 50/60±4Hz(同步模式) / 50/60Hz±0.1%(自由运行) | |||||||||
| 波形 | 纯正弦波 | |||||||||
| 失真 (THDV%) |
<2%（线性负载） <7%（非线性负载） |
|||||||||
| 过载 能力 |
1分钟@105%~125%额定负载 30Sec.@125%~150%额定负载 0.5秒@>150%额定负载 |
|||||||||
| 效率 | 交流/交流模式 | 88% | 89% | 90% | ||||||
| 直流/交流模式 | 86% | 87% | 88% | |||||||
| 电池 & 充电 |
电池额定电压① | 24V直流 | 36VDC 外部的 |
48VDC 内部的 |
72V直流 外部的 |
48VDC 内部的 |
96VDC 外部的 |
|||
| 内部的 | ||||||||||
| 电池容量 | 12V/7AH | 外接电池取决于 | 12V/7AH x4个 |
外接电池取决于 | 12V/9AH x4个 |
外接电池取决于 | ||||
| X2个 | ||||||||||
| 备份时间 | >6 分钟 @ 半载 | >6 分钟 @ 半载 | >6 分钟 @ 半载 | |||||||
| 充电电流 | 带内置电池的标准型号：1A 长后备时间型号：4A |
|||||||||
| 物理 | 机箱样式 | 机架式 | ||||||||
| 机架尺寸 | 1KR/1KSR/2KR/2KSR/3KSR：438mm(W) x 88mm(2U)(H) x 360mm(D) 3KR：438mm(W) x 88mm(2U)(H) x 500mm(D) 包括内置电池 |
|||||||||
| 重量（公斤） | 13 | 8.5 | 18.5 | 11.5 | 21.9 | 12 | ||||
| 人机界面 | 液晶显示器 | 输入市电电压、频率、负载水平、运行模式、健康状态 | ||||||||
| 标准 通讯接口 |
1.RS232端口 | |||||||||
| 可选扩展卡 | 2. NMC卡：支持通过智能手机APP、网页、PC监控软件远程监控UPS，支持服务器/NAS关机 3.MODBUS卡， 4. USB 卡 5. 继电器卡（需要在发货前根据订单要求组装 |
|||||||||
| 操作环境 耐力 |
温度范围 | -10~50oC | ||||||||
| 相对湿度 | 0-98%（非冷凝） | |||||||||
| 声学噪音 | <55dB @ 1 米 | |||||||||
注：
① 电池额定电压开放定制
② 尺寸因边框不同而异
③ 后面板上的插座和端子配置可能因国家或地区而异，具体取决于订单
④ 更多参数定制，请联系销售代表
Technical parameters:
| Model | CNH110 1KR | CNH110 1KRS | CNH110 2KR | CNH110 2KRS | CNH110 3KR | CNH110 3KRS | ||||
| Capacity | VA/W | 1kVA/900W（Optional 1KW） | 2kVA/1.8kW（Optional 2KW） | 3kVA/2.7kW（Optional 3KW） | ||||||
| Topology | Double Conversion Online UPS | |||||||||
| Phase | Single Phase Input Single Phase Output | |||||||||
| Mains Input | Wiring | L/N+PE | ||||||||
| Rated Voltage | 208/220/230/240VAC | |||||||||
| Voltage Range | 90~300VAC | |||||||||
| Frequency Range | 40Hz-70Hz | |||||||||
| Input Power Factor | ≥0.99 | |||||||||
| AC Output | Wiring | L/N+PE | ||||||||
| Output Voltage | 208/220/230/240VAC | |||||||||
| Voltage Regulation | ±1% | |||||||||
| Output Frequency | 50/60±4Hz(Sync Mode) / 50/60Hz±0.1%(Free Run) | |||||||||
| Waveform | Pure Sine Wave | |||||||||
| Distortion (THDV%) |
<2%(Linear Load) <7%(None-Linear Load) |
|||||||||
| Over load capability |
1Min@105%~125%Rated Load 30Sec.@125%~150%Rated Load 0.5Sec.@>150%Rated Load |
|||||||||
| Efficiency | AC/AC Mode | 88% | 89% | 90% | ||||||
| DC/AC Mode | 86% | 87% | 88% | |||||||
| Battery & Charge |
Rated Battery Voltage ① | 24VDC | 36VDC External |
48VDC Internal |
72VDC External |
48VDC Internal |
96VDC External |
|||
| Internal | ||||||||||
| Battery Capacity | 12V/7AH | External Battery Depends | 12V/7AH x4pcs |
External Battery Depends | 12V/9AH x4pcs |
External Battery Depends | ||||
| X2pcs | ||||||||||
| Backup Time | >6mins @ Half Load | >6mins @ Half Load | >6mins @ Half Load | |||||||
| Charging Current | Standard Model with Internal Battery:1A Long Backup Time Model :4A |
|||||||||
| Physical | Chassis Style | Rack-Mounted | ||||||||
| Rack Dimension | 1KR/1KSR/2KR/2KSR/3KSR: 438mm(W) x 88mm(2U)(H) x 360mm(D) 3KR: 438mm(W) x 88mm(2U)(H) x 500mm(D) Include Internal Battery |
|||||||||
| Weight (kg) | 13 | 8.5 | 18.5 | 11.5 | 21.9 | 12 | ||||
| HMI | LCD DISPLAY | Input Mains Voltage, Frequency, Load level, Operation Mode, Health Status | ||||||||
| Standards Communication Interface |
1. RS232 PORT | |||||||||
| Optional Extension Card | 2. NMC Card: Support remote monitor the UPS via Smart Phone APP, Web page, PC Monitor Software , Support Server / NAS shutdown 3. MODBUS Card, 4. USB Card 5. Relay Card (Needs assembly according to order request before shipping |
|||||||||
| Operating Environment Endurance |
Temperature range | -10~50oC | ||||||||
| Relative Humidity | 0-98%（Non-condensing） | |||||||||
| Acoustics Noise | <55dB @ 1 meters | |||||||||
Note:
① Battery rated voltage is open to customization
② Dimension might vary for different bezel
③ The socket and terminal configuration on the rear panel may be different for countries or regions according to order
④ More parameter customization，please contact sales representative
