型号：CNW330 10-40KVA
标称容量：10-40KVA
标称电压： 208伏交流电
最大输入电压范围： ±20%
标称频率：50/60HZ
编号 :
CNW330 10-40KVA订单(起订量) :
1支付 :
T/T产品产地 :
China颜色 :
RAL7035装运港 :
Shenzhen交货时间 :
3 weeks重量 :
273-602 Kg应用

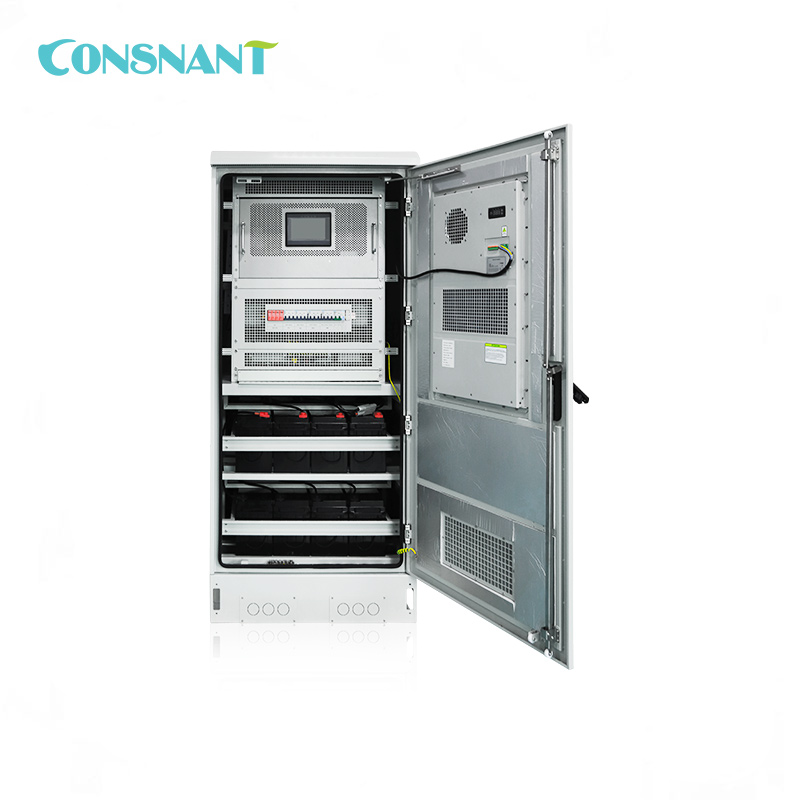

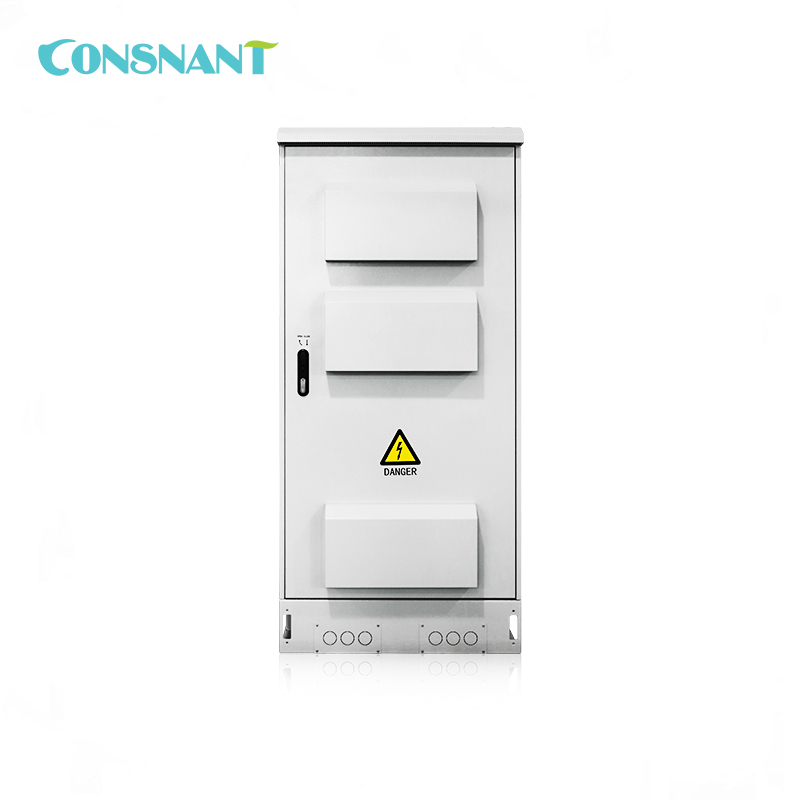

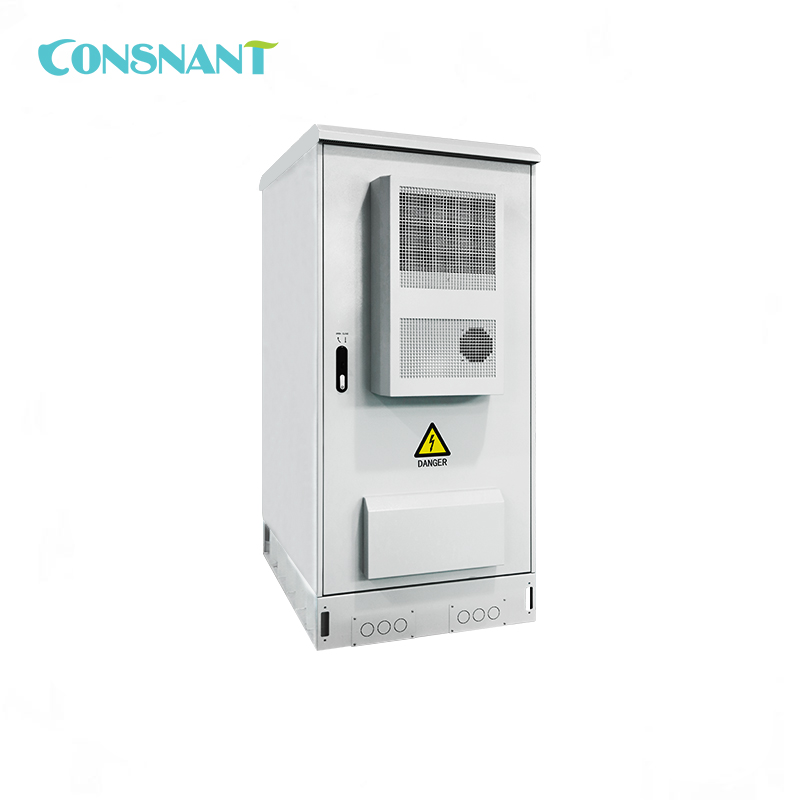

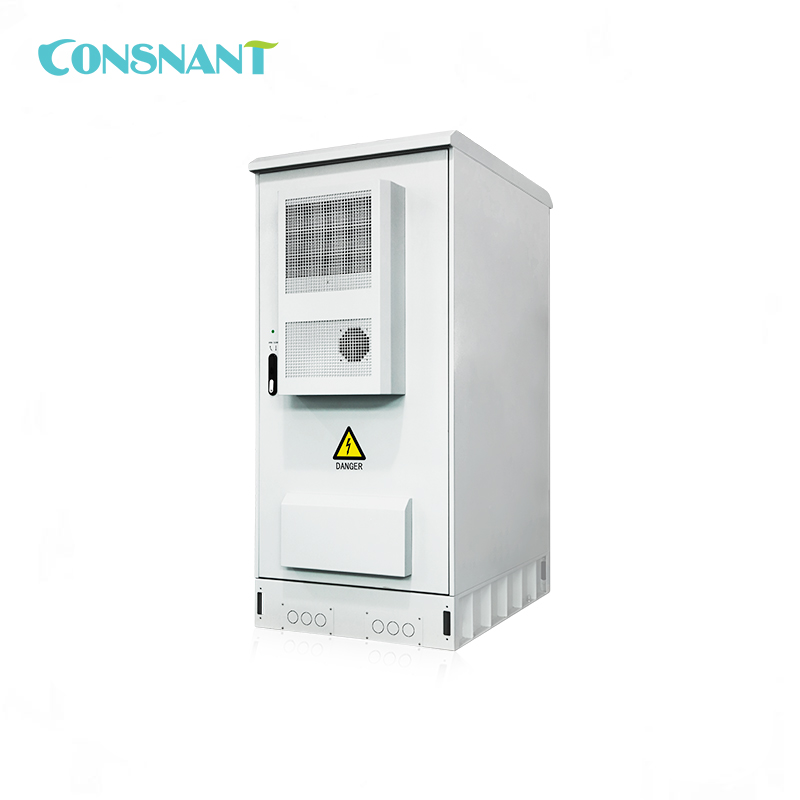

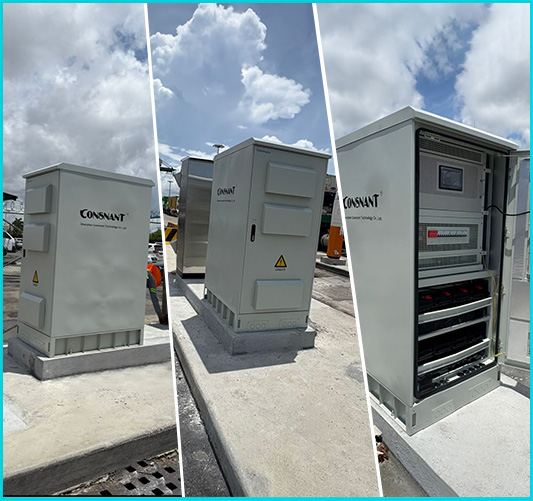

我们的户外UPS CNW330系列是专为电信基站设计的。无论是用于偏远地区还是城市网络，我们的专业团队都可以设计 适用于各种应用场景的解决方案，无论是室外还是室内，以确保顺利 电力设备的运行。

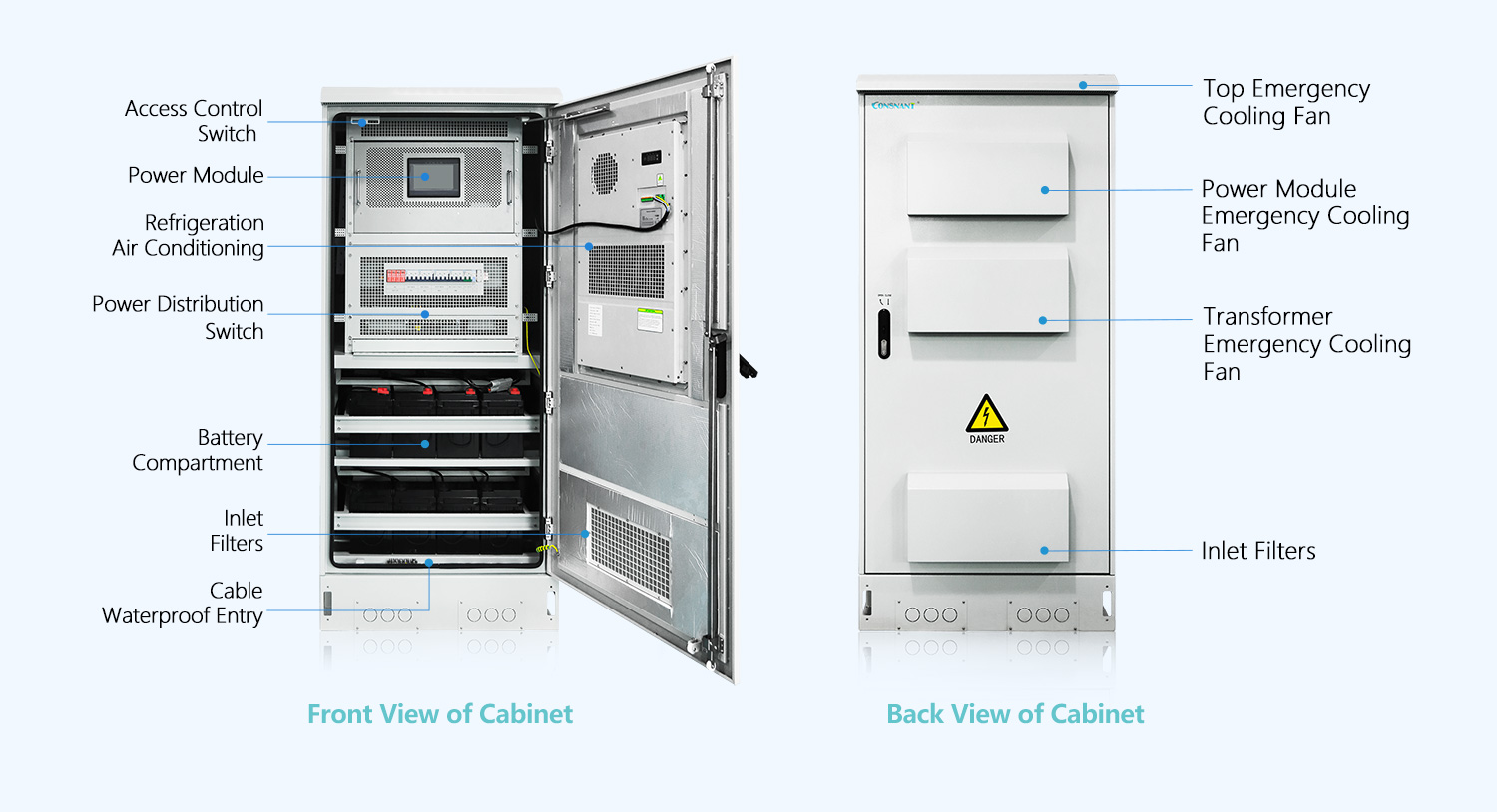

系统布局图：
UPS 由以下部分组成：
整流器
将输入的交流电转换为直流电，功能如下：
- 使用直流电为逆变器供电。
- 自动对电池进行充电，先浮充至80%，再恒压均充。
充电电流限制为电池Ah值的15％（存储在内存中！）仅当总输出不超过额定值的110％时才会执行此充电电流。
外置电池
当UPS没有电源输入时，提供为负载供电的储备能量。
谐波抑制滤波器（可选）
滤波器位于整流器前级，用于降低输入电流的谐波失真。它由两个电感和多个电容组成，并由保险丝保护。
逆变器
将整流器或蓄电池的直流电能转换为交流电能，始终处于工作状态，为负载供电。
静态开关
允许实时自动或手动切换逆变器输出和旁路旁路输出。
同时，该静态开关具有“反馈保护”装置，防止由于SCR异常故障而引起的电流反馈。
西南MB
闭合 SWMB 开关，并断开其他开关 SWIN、SWBY 或 SWOUT，UPS 将被隔离，以便维护。此时，负载仍然可以获得供电，不会受到影响，因为 UPS 内部没有电压（电压仅存在于输入/输出端子台和开关部分。但三相输出的 UPS 的零线没有隔离！）。
技术参数
|
模型 |
CNW330-10K |
CNW330-15K |
CNW330-20K |
CNW330-30K |
CNW330-40KVA |
|
容量 |
10千伏安 |
15千伏安 |
20千伏安 |
30千伏安 |
40千伏安 |
|
系统参数 |
|||||
|
输出功率因数cosφ与负载的关系 |
|||||
|
0.5~0.8电感负载 |
100% |
||||
|
0.8~1.0电感负载 |
100~80% |
||||
|
1.0线性负载 |
80% |
||||
|
0.8~1.0容性负载 |
80% |
||||
|
0.5~0.8容性负载 |
70% |
||||
|
计算机负载 |
80% |
||||
|
整体效率（正常模式）负载100% |
92% |
||||
|
50%负载 |
90% |
||||
|
总体效率（经济模型）： 100%负载 |
98% |
||||
|
最大漏电流（mA） |
100 |
||||
|
待机经济模式 |
标准功能 |
||||
|
平均故障间隔时间（MTBF）： |
20万小时 |
||||
|
电脑监控端口 |
标准配置RS232，RS485 / MODBUS |
||||
|
工作温度 |
-10°~50°C |
||||
|
最大相对湿度 |
95%（无凝结） |
||||
|
冷却 |
强制通风（风扇速度随负载和温度变化） |
||||
|
最大高度 |
额定功率1000m（每增加100m减少-1%），最高4000m |
||||
|
噪音（分贝） |
52 ~ 58 |
||||
|
防护等级（EN 60529） |
IP55 |
||||
|
进出线方式 |
底部/背面 |
||||
|
安全标准 |
\安全法规：GB4943，EN 50091-1；EMC：GB7260.2，GB/T 17626.2~5EMC， EN 50091-2 |
||||
|
物理参数 |
|||||
|
宽度（毫米）W |
900 |
1060 |
|||
|
深度*高度（毫米） |
1200*1950 |
1295*1950 |
|||
|
重量（Kg）（不含电池） |
273 |
299 |
311 |
454 |
602 |
|
整流器输入 |
|||||
|
额定电压 |
208VAC 三相三线 |
||||
|
电压范围 |
± 10 % （± 20 %可调） |
||||
|
额定频率 |
50/60Hz自动识别 |
||||
|
频率范围 |
45～65 |
||||
|
输入电源软启动功能 |
有，0-100%，10-300秒可设置 |
||||
|
输入功率因数cosφ |
高达 0.99（带谐波滤波器） |
||||
|
输入电流谐波分量（THDI ) |
最低限度<5%（含谐波滤波器） |
||||
|
最大输入电流[A] |
33 |
49 |
66 |
99 |
133 |
|
整流器输出 |
|||||
|
维持电压（20℃） |
电池类型1和2：V = (2.266 * el.) Vdc |
||||
|
电池类型3：V = (2.21 * el.) Vdc |
|||||
|
电池类型0：电压值介于类型1和2之间，电压值调整范围V =(2.09~2.4) * el. [Vdc] |
|||||
|
充电电压（20°C） |
电池类型1和2：V(%充电<95%)= (2.32 * 电压) Vdc |
||||
|
电池类型3：V(%充电<95%)= (2.4 * 电压) Vdc |
|||||
|
电池类型0：电压值介于类型1和2之间，电压值调整范围V =(2.09~2.4) * el. [Vdc] |
|||||
|
最大充电电压 |
（2.32 * 电压）直流 |
||||
|
充电器输出电压稳定精度 |
1% |
||||
|
直流纹波电压分量 |
≤1% |
||||
|
电池 |
|||||
|
台数（额定电压） |
16台（192VDC） |
||||
|
充电电流设置 |
0.1A x C10 |
||||
|
电池放电终止电压 |
电池1、2和3：空载放电电流，Vmin=(1.81 * el.) [Vdc] |
||||
|
电池1、2和3：输出电流=Ah容量，Vmin=(1.65 * el.) [Vdc] |
|||||
|
电池1、2和3：输出电流>Ah容量，Vmin=(1.60 * el.) [Vdc] |
|||||
|
电池 0 型： 出厂默认值，Vmin=(1.67 * el.) [Vdc] 调节范围Vmin =(1.57~1.88)*el.[Vdc] |
|||||
|
三相逆变器输出 |
|||||
|
额定容量[KVA] |
10 |
15 |
20 |
30 |
40 |
|
额定功率[KW] |
8 |
12 |
16 |
24 |
32 |
|
额定电压[V] |
208VAC三相四线 |
||||
|
额定电流[A] |
22 |
33 |
44 |
66 |
88 |
|
相电压设定 |
112~135V（控制面板） |
||||
|
峰值因数（Ipeak/Irms） |
3：1 |
||||
|
波形 |
正弦波 |
||||
|
电压相移（度） 100%平衡负载 |
± 1' |
||||
|
电压相移（度） 100%不平衡负载 |
± 2' |
||||
|
相电压差 100%平衡负载 |
± 1% |
||||
|
相电压差 100%不平衡负载 |
± 3% |
||||
|
总谐波含量（THDv） 100%线性负载 |
<2% |
||||
|
总谐波含量（THDv） 100%非线性负载 |
<5% |
||||
|
稳压稳定性 |
± 1% |
||||
|
瞬态电压响应 |
10ms内±5% |
||||
|
额定频率 |
与输入相同 |
||||
|
频率稳定度 |
异步时±0.5%；同步时±2%（可设置为±1-5%，由面板操作） |
||||
|
超载 |
600' / 10' / 1' （110/125/150%额定电流） |
||||
|
短路0.1秒 |
2次输入 |
||||
|
逆变效率（100%负载) |
90% |
||||
|
三相旁路输入 |
|||||
|
额定容量[KVA] |
10 |
15 |
20 |
30 |
40 |
|
额定电压[V] |
208VAC三相四线 |
||||
|
输入电压范围 |
±15 %（可从控制面板调节± 10 %，± 20%） |
||||
|
额定频率[Hz] |
50 / 60 |
||||
|
电压范围 |
±2 %（可从控制面板调整至± 5 %） |
||||
|
“STAND-BY ON” （经济模式下从旁路切换到逆变的时间） |
2~5毫秒 |
||||
|
逆变/旁路切换时间 |
<1毫秒 |
||||
|
过载能力 |
10'/1'/18”（150/175/200%额定电流） |
||||
|
标准配置 |
馈电电流保护 |
||||
