标称容量:3KW/5KW
瓦时:2560WH
标称电压:48VDC、230VAC
安装方式:抱杆安装、壁挂安装、落地安装
红绿灯
中央电视台
道路监控摄像机
其他户外领域
编号 :
CNW4850L订单(起订量) :
1 - 10 pcs支付 :
T/T产品产地 :
China颜色 :
RAL7035装运港 :
Shenzhen交货时间 :
2 -3 weeks重量 :

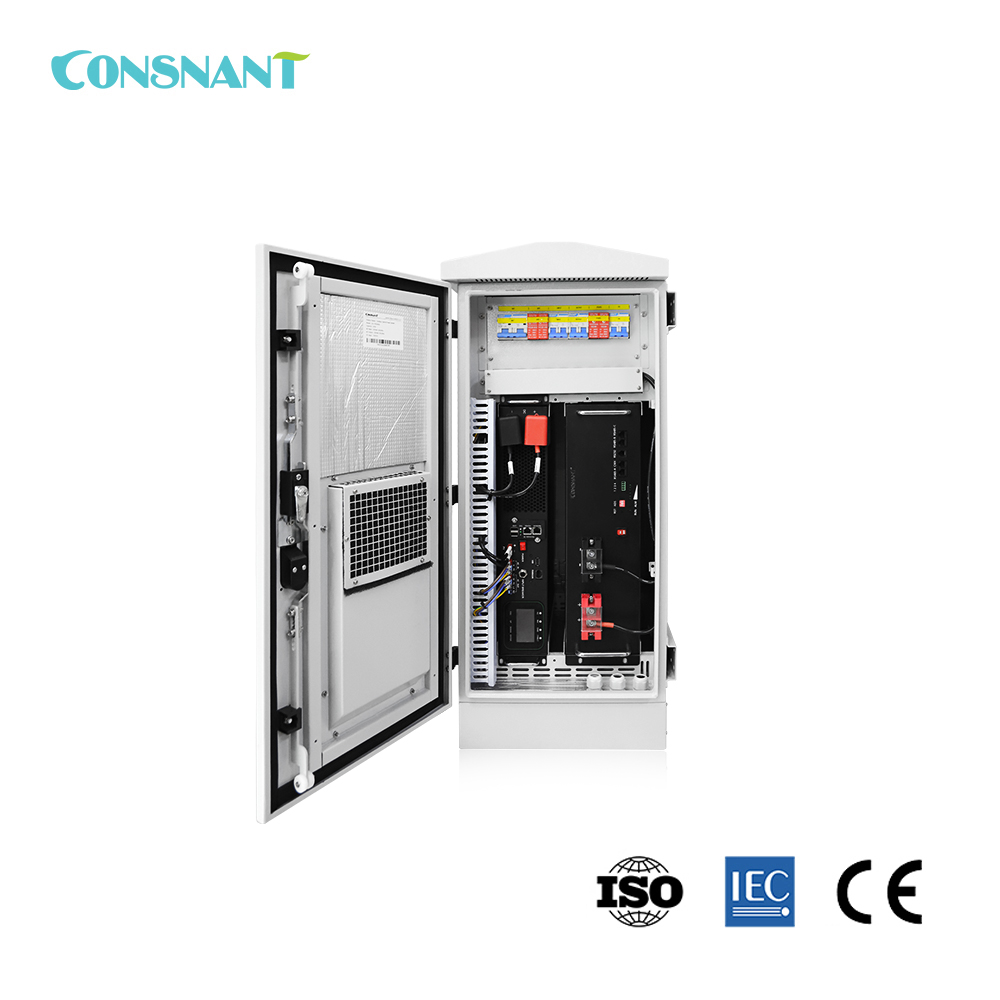

65-100 Kg户外太阳能逆变器带锂电池组3KW-5KW
描述
整个系统集成包括 离网太阳能逆变器模块、磷酸铁锂电池组、PDU、户外机柜。
该系统常用于城市角落、边远公路、山区、环境恶劣、灰尘、潮湿、雨水、雾气侵蚀、电能质量极差的地区。
该系统为外部通信/网络设备提供连续的纯正弦波交流电源。
特征:
• 采用全数字双闭环控制,结合先进的SPWM技术,输出纯净的正弦波。
• 两种输出方式:市电旁路和逆变输出;不间断电力供应。
• 四种充电模式:仅光伏充电、市电优先、光伏优先、光伏与市电混合充电。
• 先进的MPPT 技术,效率高达99.9%。
• 配有LCD 显示屏和3 个LED 指示灯,可以清楚地指示状态和数据。
• 省电模式,减少空载损耗。
• 智能变速风扇,有效散热,延长系统使用寿命。
• 具有市电和光伏双锂电池激活模式,支持铅酸电池和锂电池接入。
• 太阳能电池板全方位保护,包括过载和短路保护、欠压和过压保护、反极性保护。
• 具有防晒、隔热、屋顶通风功能。
• 具有防水及过滤进尘口。
• 柜体防护等级为IP55。柜体前门百叶窗采用防水设计,焊接户外柜背面。
• 模块化设计易于维护。
• 系统配置交直流防雷保护。
模型 | CNW4850L-3KW | CNW4850L-3KWL | CNW4850L-5KW |
输入 | |||
输出电压波形 | 纯正弦波 | ||
额定输出功率(W) | 3000 | 3000 | 5000 |
额定输出电压(Vac) | 230 | 120 | 230 |
功率因数 | 1 | ||
输出频率范围 | 50赫兹±0.3赫兹/60赫兹±0.3赫兹 | ||
旁路断路器 | 63A | ||
电池额定输入电压 | 48V(最低启动电压44V) | ||
电池电压范围 | 48VDC | ||
工作温度范围 | -15°C 至 55°C | ||
储存温度范围 | -25℃~60℃ | ||
通讯接口 | USB/RS485(WiFi/GPRS)/干节点控制 | ||
尺寸(长*宽*深) | 482*425*133毫米 | ||
重量(公斤) | 13.3 | ||
交流充电 | |||
电池类型 | 锂电池 | ||
最大充电电流 | 0-60A | 0-40A | 0-60A |
充电电压范围 | 40-58V直流 | 40-60V直流 | 40-58V直流 |
过充保护 | 1 分钟内报警并关闭充电 | ||
直流充电 | |||
最大光伏开路电压 | 145VDC | ||
光伏工作电压范围 | 60-145VDC | ||
MPPT电压范围 | 60-115VDC | ||
电池电压范围 | 40-60VDC | ||
最大输出功率 | 4200W | ||
光伏充电电流范围(可设置) | 0-80A | ||
锂电池组 | |||
额定容量 | 50安时 | 标称电压 | 48VDC/51.2VDC |
电池电阻1Khz | ≤0.8mΩ | 充电电压 | 3.65V |
工作环境温度 | 充电:0°~C55°C 放电:-10℃~55℃ |
海拔 | 小于2000m |
循环寿命 | 2500次≥80%, 25±2℃, 1C/1C, 80% DOD |
其他服务
服务时间:9:00am-19:00pm(中国时间)
产品服务:
1、售前咨询;售后无忧。
2.支持OEM。
3.在线指导和技术支持。
产品质量保证:
提单日期45天后保修期一年。(可加钱延长保修期至三年)
常问问题:
什么是 所有的 系统集成包括?
整个系统集成包括离网太阳能逆变器模块、磷酸铁锂电池组、PDU、户外机柜。
逆变器可以用锂电池吗?
锂离子电池特别适合逆变器,因为它们具有高电压和长寿命。它们的自放电率也很低,这意味着它们可以重复使用多次。这使得锂离子电池成为逆变器的理想选择,因为它们的能量存储容量可以增加。
逆变器可以安装在室外吗?
有许多用于光伏系统的逆变器可以安装在室外。事实上,大多数并网逆变器都是为室外使用而设计的,尽管大多数离网逆变器不防风雨,并且通常安装在室内,靠近电池组。通常,设计用于室外的逆变器可以安装在室外或室内,但室内逆变器只能安装在室内。
目前市面上的绝大多数并网或组串逆变器都是为室外安装而设计的。对所有主要制造商的调查显示,几乎所有的产品都采用 NEMA 3R(防止落尘、雨、雨夹雪和雪)或 NEMA 4X(防止风吹灰尘、溅水、软管引导水的额外保护)和腐蚀)外壳。
选择逆变器安装地点时,必须保持制造商规定的环境条件。这些设备都有温度和湿度要求。安装必须提供足够的通风和散热,并且必须保护装置免受某些环境中可能存在的腐蚀性蒸气或细颗粒的影响。例如,逆变器应远离游泳池泵或氯储存容器等潜在蒸汽源。
除了制造商对设备的要求外,还必须考虑安全和其他监管因素。逆变器不应放置在可能会对路过的人造成危险的地方,例如狭窄的通道。它也不应该放置在可能被附近活动或过往车辆损坏的地方,就像车库或车间入口附近可能发生的情况一样。这些物品旨在确保安装的设备适合其位置,并且不会对可能接触它的任何人造成危险。此类问题以及按照制造商说明安装所有设备的要求是国家电气规范的明确要素。
最后一个但同样重要的问题是逆变器性能。与大多数电子设备一样,逆变器在较低温度下运行效率更高。虽然大多数并网逆变器设计为室外安装,但它们不应该安装在阳光直射的地方,因为这会降低其效率。除了输出损失之外,设备的使用寿命也可能会缩短。尽管光伏财务模型通常包括在系统生命周期内更换逆变器,但设计安装以延长而不是缩短逆变器寿命是最明智的策略。因此,即使逆变器采用坚固的户外包装,也应保持遮阳,即使这意味着在其上方安装遮阳篷。
逆变器的理想安装场所是阴凉、干燥、无尘的室内。然而,对于越来越多的应用来说,这是不切实际或不可取的。通过适当的系统设计,室外逆变器安装可能是一个合理且成功的选择。
Technical Parameters:
Model | CNW4850L-3KW | CNW4850L-3KWL | CNW4850L-5KW | |
Inverter | ||||
Output voltage waveform | Pure sine wave | |||
Rated output power | 3000W | 3000W | 5000W | |
Rated output voltage | 230Vac | 120Vac | 230Vac | |
Power factor | 1 | |||
Output frequency range | 50Hz/60Hz(Automatic adaptation) | |||
Rated battery input voltage | 48V | |||
Communication interface | USB/RS232/RS485/Dry Contact WiFi(Optional) | |||
Surge power | 7000VA | 7000VA | 11000VA | |
Peak efficiency | >93.6% | |||
Switch time | 10ms | |||
Grid voltage regulation (battery mode) | ±5% | |||
AC Charge | ||||
Maximum AC charge current | 80A | |||
DC Charge | ||||
PV maximum open circuit voltage | 500VDC | |||
PV maximum power | 5000W | 5000W | 6000W | |
MPPT operating voltage range | 120VDC-450VDC | |||
Maximum PV charge current | 100A | |||
Battery | ||||
Battery type | LiFePO4 | |||
Rated capacity | 50Ah | |||
Nominal voltage | 48VDC/51.2VDC | |||
Cycle life | 3500 cycles ≥80%,25±2℃,1C/1C,80%DOD | |||
Environment | ||||
Humidity | 5% to 95% Relative humidity (non-condensing) | |||
Altitude | Less the 2000m | |||
Operating temperature range | -10℃ to 50℃ | |||
Storage temperature range | -15℃ to 60℃ |
